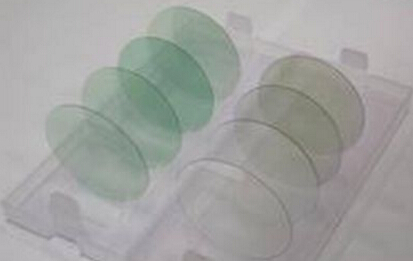

碳化硅单晶材料是第三代宽带隙半导体材料的代表，碳化硅（SiC）单晶材料具有禁带宽度大、热导率高、电子饱和迁移速率高和击穿电场高等性质。SiC器件在高温、高压、高频、大功率电子器件领域和航天、军工、核能等极端环境应用领域有着不可替代的优势，弥补了传统半导体材料器件在实际应用中的缺陷，正逐渐成为功率半导体的主流。
在宽禁带半导体材料领域就技术成熟度而言，碳化硅是这族材料中最高的，是宽禁带半导体的核心。SiC材料是IV-IV族半导体化合物，具有宽禁带(Eg：3.2eV)、高击穿电场(4×106V/cm)、高热导率(4.9W/cm.k)等特点。从结构上讲，SiC材料属硅碳原子对密排结构，既可以看成硅原子密排，碳原子占其四面体空位；又可看成碳原子密排，硅占碳的四面体空位。对于碳化硅密排结构，由单向密排方式的不同产生各种不同的晶型,业已发现约200种。目前最常见应用最广泛的是4H和6H晶型。4H-SiC特别适用于微电子领域，用于制备高频、高温、大功率器件；6H-SiC特别适用于光电子领域，实现全彩显示。

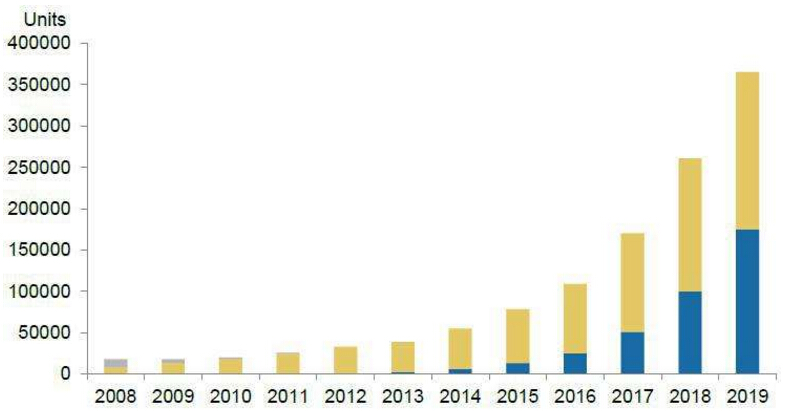

随着SiC技术的发展，其电子器件和电路将为系统解决上述挑战奠定坚实基础。因此SiC材料的发展将直接影响宽禁带技术的发展。SiC器件和电路具有超强的性能和广阔的应用前景，因此一直受业界高度重视，基本形成了美国、欧洲、日本三足鼎立的局面。目前，国际上实现碳化硅单晶抛光片商品化的公司主要有美国的Cree公司、Bandgap公司、DowDcorning公司、II-VI公司、Instrinsic公司；日本的Nippon公司、Sixon公司；芬兰的Okmetic公司；德国的SiCrystal公司，等。其中Cree公司和SiCrystal公司的市场占有率超过85%。在所有的碳化硅制备厂商中以美国Cree公司最强，其碳化硅单晶材料的技术水平可代表了国际水平，专家预测在未来的几年里Cree公司还将在碳化硅衬底市场上独占鳌头。
碳化硅单晶材料的技术发展集中在发达国家领域，目前发展中国家在半导体材料，精密合金，溅射靶材，金属合金材料等方面都落后于发达国家，发展中国家只能依靠高价进口这些合金材料和半导体材料，这对于一个国家工业安全有非常大的影响，高科技企业的发展和基础薄弱，影响综合实力的发展；
