晶圆

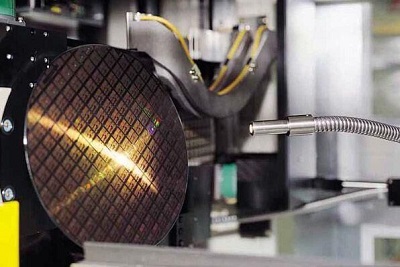

晶圆，是纯硅（99.9999%）制成的一片片薄薄的圆形硅芯片。

因其形状为圆形，故称为晶圆。

立承德（NEXTECK）提供的晶圆分成半导体用硅晶圆材料和太阳能电池用硅晶圆材料两种。

半导体用的硅芯片主要集中在4~6 inch，具体的规格如下：

Items 产品	General Specification of Semiconductor Wafer
	4 inch			5 inch			6 inch
Resistivity(Ω/cm) 电阻率	P-Type doped: Boron, 0.001-0.01, 0.01-0.5, >0.5 P++, P+, P-
	N-Type doped: As, Phos, Sb, 0.001-1, 1-150
Diameter tolerance(mm) 直径公差	±0.2			±0.2			±0.2
Orientation 晶向	(100), (111)			(100), (110), (111)			(100), (110), (111)
Orientation tolerance 晶向公差	±0.15°			±0.15°			±0.15°
Edge Profile	T/R			T/R			T/R
Edge Condition边缘条件	11/22 Ground			11/22 Ground			11/22 Ground/Polished
Thickness(μm)厚度	300-650			400-650			550-750
Thickness tolerance(μm)厚度公差	±15			±15			±15
Backside Treatment	Etch	Poly	SiO2	Etch	Poly	SiO2	Etch	Poly	SiO2
Bow(μm)翘曲度	±25	±25(Before CVD)		±25	±25(Before CVD)		±25	±25(Before CVD)
Warp(μm)弯曲度	≦25	≦25(Before CVD)		≦25	≦25(Before CVD)		≦25	≦25(Before CVD)
Options 选项	Laser marking, Poly-back, SiO2 seal, Back side damage

提供的太阳能级别的晶硅产品可分为单晶硅和多晶硅两种，我们可根据客户的需求有不同的规格。一般的规格如下：

	单晶硅晶圆规格	多晶硅晶圆规格
Category 类型	156*156mm（Mono wafer单晶硅)	156*156mm（Multi wafer多晶硅)
Growing method	CZ
Type 种类	P	P
Dopant掺杂物	Boron硼	Boron硼
Crystal Orientation晶向	<100>+/-3 deg
Carbon content含碳量(atom/cm3)	<5*1016	<5*1017
Oxygen content含氧量(atom/cm3)	<1.1*1018	<1*1018
Etch Pit Defects(/cm3)	<=3000
Resistivity电阻率	0.5～3/3～6	0.5～3
Minority Carrier Lifetime少数载子生命周期(microsecond 微秒(μs) )	>10	>=2
Dimension(mm)体积	156+/-0.5	156+/-0.5
Thickness(μm)厚度	200+/-20	200+/-20
TTV 平整度(μm)	<=30	<=30
Bow/Warp 翘曲度/弯曲度(μm)	<100	<50 / <100
Surface Saw Damage Depth表面粗糙度(μm)	<=15	<=20
Edge(Chip)边缘（芯片）	Depth≤0.5mm	Depth≤0.5mm
	Vertical≤1.0mm	Vertical≤3.0mm
	Defect≤2	Defect≤2

立承德（ NEXTECK ）的各项产品都获得长年的实积和信赖。用于半导体及电子零件的各种牌号非常齐全，对应各式各样的成形方法，具有良好的成形性与尺寸精确度。
